AD8205是一款单电源差动放大器,用于在大共模电压情况下放大小差分电压。工作时的输入共模电压范围为-2 V至+65 V。典型单电源电压为5 V。
AD820提供芯片和封装两种形式。芯片的工作温度范围比封装器件高出25°C(最高达150°C),方便用户在高温应用中使用AD8205。
相对于温度的出色直流性能使测量环路误差保持较小。失调漂移典型值小于15 μV/°C,增益漂移典型值低于30 ppm/°C。
利用5 V电源和VREF1和VREF2引脚,输出失调可在0.05 V至4.8 V范围内调整。当VREF1与V+引脚相连、VREF2与GND引脚相连时,输出设置为半量程。将两个基准引脚与GND相连可提供从地电压附近开始的单极性输出。将两个基准引脚与V+相连可提供从V+附近开始的单极性输出。通过向VREF1和VREF2引脚施加外部电压,可获得其他失调。
特性
• 分流应用的理想之选
• 高共模电压范围
−工作范围:−2 V至+65 V
−耐压范围:-25 V至+75 V
• 增益:50 V/V
• 宽工作温度范围:
−40°C至+125°CY和W级
−40°C至+150°C:H级

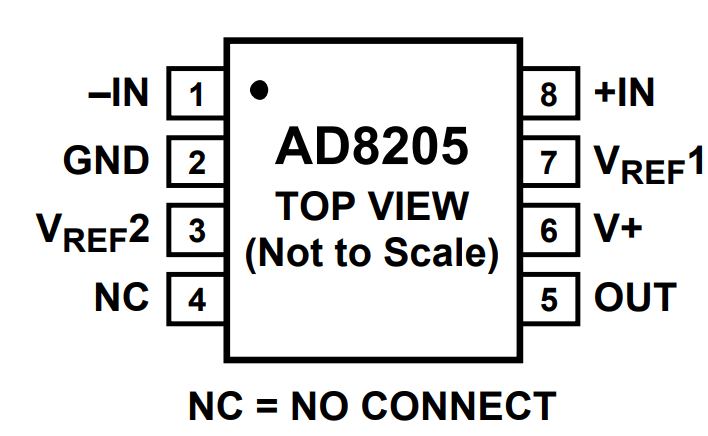

• 提供8引脚SOIC封装
• 提供SOIC封装与芯片两种形式
• 出色的交流和直流性能
失调漂移:15 µV/°C
增益漂移:30 ppm/°C
共模抑制比:80 dB(DC至20 kHz)
应用
高压侧电流感应:
电机控制
变速器控制
柴油喷射控制
发动机管理
悬架控制
车辆动态控制
DC-DC转换器
