FPC失效分析，PCB应力应变测试标准
FPC是Flexible Printed Circuit的缩写,也称Flex,即柔性印刷电路板.
指在以PET或PI为基材的铜箔上, 形成线路的可绕折性印刷电路板, 能够适当的承载各式各样的主被动组件及配件, 透过适当组装设计, 被广泛的应用于电子产品的各模块互连。业务咨询：13620926184
PC的优点
(1)可以自由弯曲,卷绕,折叠,可依照空间来布局,并在三维空间任意移动和伸缩,从而达到元器件装配和导线连接的一体化.
(2)利用FPC可缩小电子产品的体积和重量,适用电子产品向高密度,薄型化,小型化,高可靠方向发展的需要.因此,FPC在航天,军事,移动通讯,笔记型计算机,PDA,数位相机等产品领域上得到了广泛的应用.
(3)FPC还具有良好的散热性和可焊性以及易于组装,综合成本较低等优点,软硬结合的设计也在一定程度上弥补了软性基材在组件承载能力上的略微不足.
FPC的缺点 业务咨询：13620926184
(1)一次性初始成本高
由于FPC是为特殊应用而设计,制造的,所以开始的电路设计,布线和底片,模具所需的费用较高.
(2)FPC的更改和修补比较困难
FPC一旦制成后,要更改必须从底片绘制开始,因此不易更改.功能上短断路不良无法比照PCB硬板做修补.
(3)操作不当易损坏
组装人员操作不当易引起FPC的损坏,其锡焊和返工需要经过训练的人员操作。
FPC失效主要表现形式是由于机械应力导致软板焊球开裂失效，内部FPC板连接板接触不良导致。

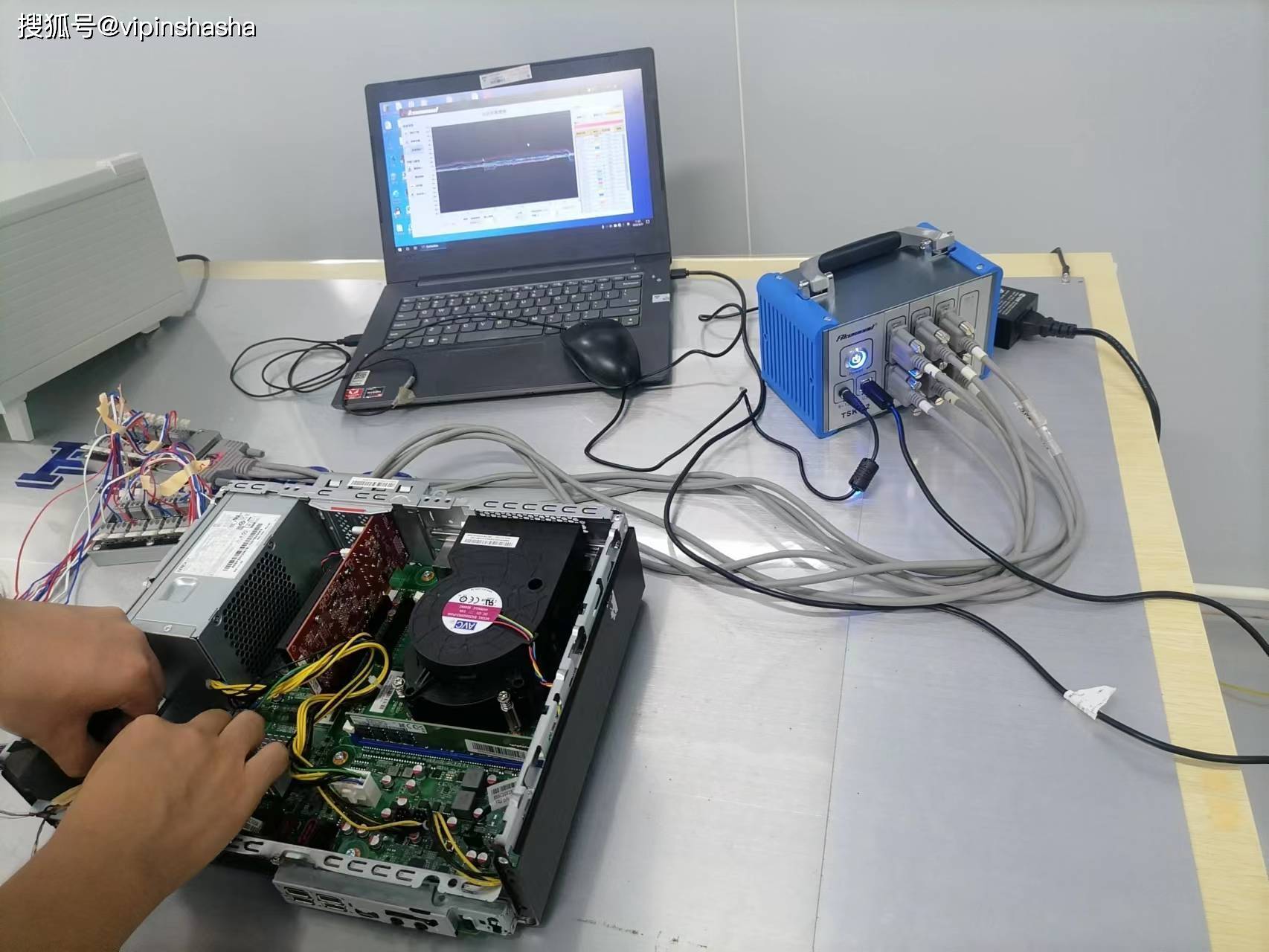

测试方法和步骤：
1、选取和黏贴应变片：应变片是一种可以按应力的大小线性变化电阻值的传感器，应变片发生形变，电阻值将会发生相应的变化，将应变片黏贴在需要测试的电路板上。
2、连接仪器：把应变片的引线连接到测试系统的测试仪器上，调整好采样频率、滤波值、增益设置、通道数目、配置主通道等参数，并且运行测试程序，检查各通道是否连接上。
3、测量应变：将电路板放在需要测试的工序上，点击开始，采集数据，然后执行电路板相应工序的动作（打螺丝、分板、ICT等），动作完成后，点击停止采集。
4、出具报告：将采集的数据导入软件中，填入板厚和应变率，点击生产报告，即可生产应力测试报告（根据IPC/JEDEC-9704标准一键自动生成报告）。
在板制造过程中存在机械应力的都可以检测。
供应PCB分板治具应力应变测试仪TSK-32-16C电路板应力测试仪

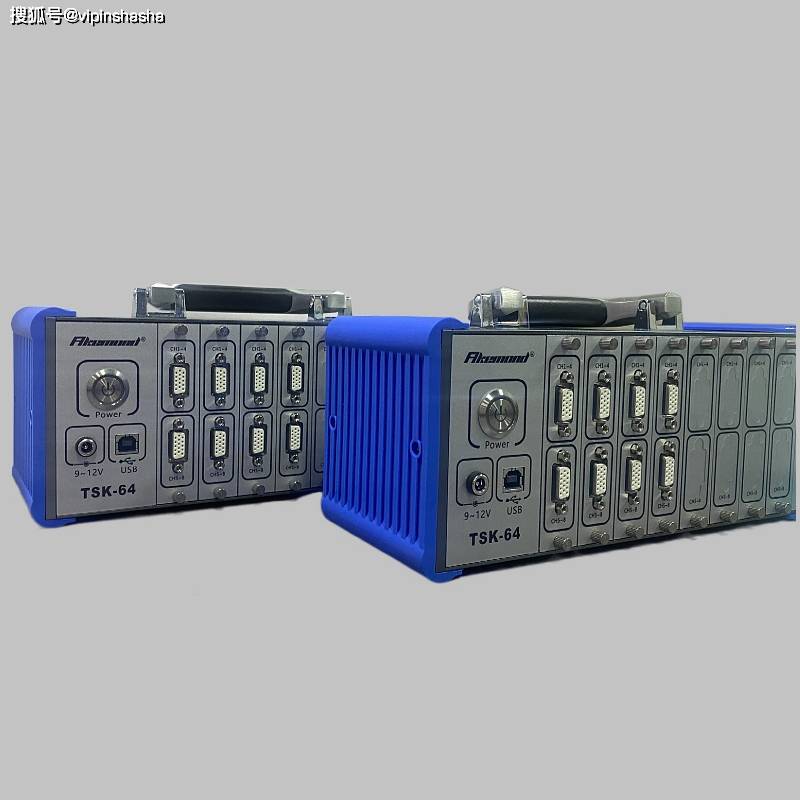

阿克蒙德TSK系列应力测试仪
深圳市品控科技开发有限公司供应/出租：阿克蒙德TSK系列应力测试仪，，此应力测试仪用途广泛，它可以是，手机应力测试仪，也是电脑主板应力测试仪，还是路由器应力测试仪，也是钢结构应力测试仪，主要用在电路板ICT应力测试，FCT应力测试以及电路板组装应力测试，电路板跌落应力测试。
在针对电子产品应力测试方面，我们开发了，报告软件，该应力测试软件，包含IPC-9704应力测试标准，也包含Intel的应力测试标准，
测试完毕，一键自动生成报告。
我们有的团队为您提供应力测试仪及应力测试服务，以及推荐适合的应变片。并提供在生产流水线上的应力测试改良方案。
阿克蒙德应力测试仪
TSK-8-8C 不可扩展8通道测试仪
TSK-32-8C 可扩展至32通道的8通道应力测试仪
TSK-32-16C 可扩展至32通道的16通道应力测试仪
TSK-32-24C 可扩展至32通道的24通道应力测试仪
TSK-32-32C 32通道应力测试仪
TSK-64-32C 可扩展至64通道的32通道应力测试仪
TSK-64-40C 可扩展至64通道的40通道应力测试仪
TSK-64-48C 可扩展至64通道的48通道应力测试仪
TSK-64-56C 可扩展至64通道的56通道应力测试仪
TSK-64-64C 64通道应力测试仪
更多型号和参数请咨询/朱若莎 13620926184
PCB电路板应力测试仪参数：
单模块通道数：8个模拟输入通道
大采样率：640KS/s/机箱
采样模式：多通道同步采样
ADC分辨率：24位
支持应变式传感器电阻值：TSK-32-8C系列支持120Ω，TSK-32-8C系列支持350Ω 支持惠斯通电桥类型：1/4 桥 、全桥
转换精度：3.5062nV/V/LSB
精度增益误差：0.02%（已校准，常规测量条件25℃,±5℃）
全量程范围：±29.4mV/V（+62500uE/-55500uE）
端子间过压保护：±30V
稳定性：增益漂移6ppm/℃
机箱接口类型：USB2.0高速输入
供电电源：11到30VDC，220VAC
工作温度：-40℃～70℃，工作湿度：10%～90% RH，无凝结
存储温度：-40℃～85℃，存储湿度：5%～90% RH，无凝结
防护等级：IP 40
PCB电路板应力测试仪工作原理:
将strain gages 的信号, 透过惠斯登电桥模块加以平衡, 可转换成相对应的电压信号,
透过测试仪内部的模拟/数字电路后, 可将电压讯号转为数位讯号, 再由的软件来撷取并分析这些讯号。
使用范围：玻璃应力测试、PCB板应力测试、分板应力测试、空调应力测试、管道应力测试、桥梁应力测试、大厦应力测试、水库应力测试，螺栓应力测试，铁轨应力测试，起重机应力测试，轮船应力测试，钢结构应力测试
应用领域：
航天航空 （ 如：机翼应力测试）
大型电子制造厂 （如：PCB板、夹具等应力测试仪）
PCB电路板应力测试仪汽车工业 （如：车辆振动应力测试）
实验室 （如：应力测试系统研究）
计量所 （如：提供应力测试数据校准服务）
船舶行业（ 如：船体钢材在承载下的应力测试）
PCB电路板应力测试仪技术咨询：13620926184
